GB 4343.1-2018標準相比舊版(2009版)新增了“時鐘頻率”的定義，執行該標準時，時鐘頻率的大小關系到產品是否必要進行輻射測試，企業需要聲明產品的最大時鐘頻率。如何確認家電產品的時鐘頻率呢?下面億博檢測小編詳細介紹一下。

　　GB 4343.1-2018《家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射》(CISPR 14-1:2011)標準。

　　3.24 時鐘頻率 clock frequency

　　裝置中使用的任何信號的基波頻率，集成電路用(IC)內單獨使用的信號除外。

　　注：高頻通常由集成電路(IC)外的較低時鐘震蕩頻率通過集成電路(IC)內的鎖相環(PLL)電路產生。

　　4.1.2.3.2 電網供電器具

　　按照方法a)或b)，評估受試設備在30MHz~1000MHz頻段內的發射，參見圖10;

　　a) 在30MHz~300MHz的頻段內，除電動工具外的任何器具應符合表2a第2欄和第3欄的限值。對電動工具，其特定限值按電動機的額定功率由表2a第4欄至第9欄給出，任何加熱裝置的功率(例如塑料焊接吹風機的加熱功率)除外。

　　如同時滿足以下條件1)和2)，則認為器具在30MHz~1000MHz頻段內符合要求。

　　1) 受試設備的所有發射值應低于應用限值(表2a)減去相應裕量(表2b);

　　2) 最大時鐘頻率應小于30MHz。

　　如不滿足條件1)和2)的任一條，則應進行30MHz~1000MHz頻段的輻射測量，采用表3中該頻段限值。在上述情況下，30MHz~1000MHz頻段應符合表2a的限值。

　　b) 符合表3限值。除了TEM波導法僅用于不打算連接外部電纜的電池供電器具，制造商可以選擇表3提及的任一測量方法(見表3腳注c)。

　　產品實例：帶有Wi-Fi功能的變頻冰箱

　　首先，梳理該產品各模塊使用的周期信號，分為：

　?、賅i-Fi模塊，使用的信號有Wi-Fi 頻率2.4GHz，F(xiàn)lash clock read頻率80MHz，Wi-Fi SIP internal crystal頻率 37.4MHz等;

　　分析：根據GB 4343.1-2018標準第一章 范圍：

　　1.1不包括在本部分范圍內的有：

　　——在其他國家標準中明確地提出其射頻范圍內所有發射要求的設備。

　　注1：例子如下：

　　——無線電控制器、對講機和其他類型的無線電發射裝置，包括使用在玩具中;

　　Wi-Fi模塊屬于無線電發射裝置，不在本標準范圍內，應在相應的無線標準中考核，因此本部分Wi-Fi模塊內的所有信號頻率均不認為是時鐘頻率。

　?、谥骺仉娐钒?，使用的信號有主控芯片工作頻率12MHz，外部晶振12MHz;

　　分析：此主控芯片內部自帶晶振時鐘，通過鎖相環電路倍頻，其基頻為2MHz，內部時鐘信號不與芯片外部有任何聯系，屬于集成電路(IC)內部單獨使用的信號，按照標準時鐘頻率的定義，不認為是時鐘頻率;其外部晶振頻率12MHz是典型的標準定義的時鐘頻率。

　?、圩冾l板，使用的信號有MCU工作頻率6MHz，內部自帶晶振，板上晶體管工作頻率25kHz;

　　分析：變頻板MCU情況同主控板芯片，芯片內部時鐘不認為是時鐘頻率;晶體管25kHz屬于時鐘頻率。

　?、苣K之間的聯絡，控制電路與變頻器之間的通信頻率為200Hz;

　　分析：模塊之間的信號聯絡，不屬于芯片內部單獨使用的信號，屬于標準定義的時鐘頻率。

　?、輸z像頭驅動信號頻率12MHz;

　　分析：屬于標準定義的時鐘頻率。

　　注：為了討論貼近主題，本案例中省略了各模塊中與主題相關性不大且頻率較小的部分信號。

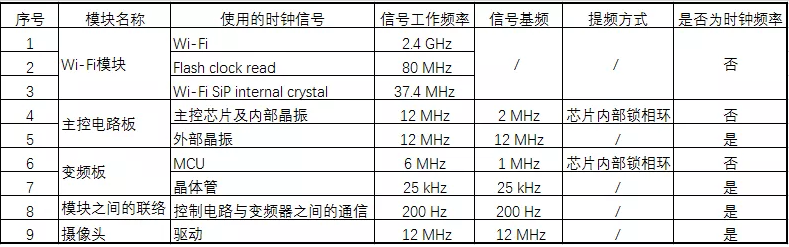

　　將上述分析整理到下表：
